Как да осигурим съвместимост между опорите за сферични винтове и сферичните винтове?
На местата за сглобяване на прецизно трансмисионно оборудване инженерите често се сблъскват с такива дилеми: "Защо сферичният винт се движи по време на въртене след инсталиране на опората, избрана въз основа на модела на винта?" " "Хлабината между скобата и винта е твърде голяма, причинявайки сериозни отклонения в точността на позициониране. Къде е проблемът?" Такива проблеми със съвместимостта са често срещани. Например фабрика за металорежещи машини закупи скоби за сферични винтове, чийто диаметър на отвора на лагера беше с 0,02 mm по-малък от диаметъра на опорния вал на винта. Принудителното монтиране причини деформация на вала на винта, което го направи неизползваем.
В действителност съвместимостта между сферичните винтови скоби и винтовете не е просто "съвпадение на модела". Изисква цялостна проверка в четири основни измерения: прецизно механично подравняване на размерите, адекватно адаптиране на товароносимост, постоянни прецизни характеристики и дълбока съвместимост с работните условия. Това е особено критично в приложения, изискващи строга точност на позициониране, като полупроводниково оборудване и прецизни машинни инструменти. Дори отклонение от размерите с 0,01 mm или 10% недостатък в товароносимостта може да предизвика верижна реакция: „повреда в точността → износване на компонент → повреда на оборудването“. Днес ние систематично деконструираме научната методология за осигуряване на съвместимост между тези два компонента. От проверка на параметри до практическо валидиране и от критерии за подбор до често срещани клопки, ние ви помагаме да създадете система за осигуряване на съвместимост на „пълен-процес, висока-прецизност“, за да гарантирате стабилна, координирана работа насферични винтове и скоби.

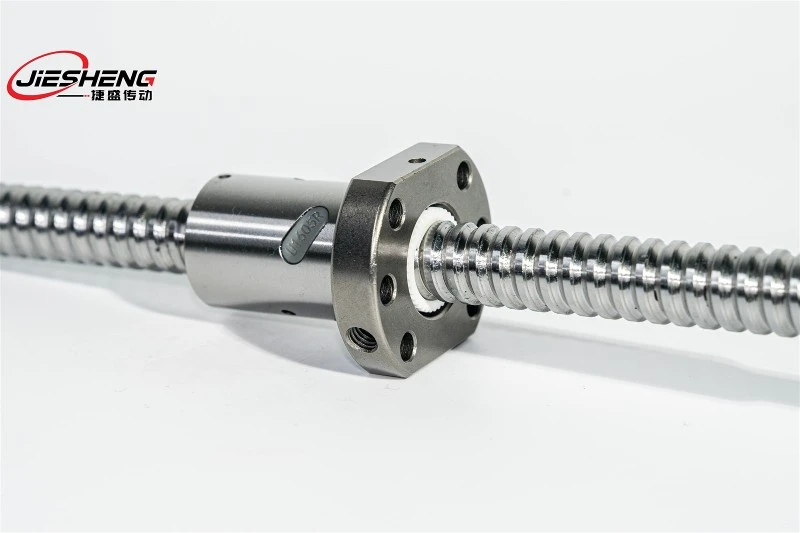

Първо, изяснете: Съвместимостта на 4-те основни измерения на сферично-винтовия монтаж
За да осигурите съвместимост, ясно дефинирайте критериите за „съвместимост“. Тези четири измерения формират незаменимата основа за последващ подбор и проверка:
Съвместимост на механичните размери:Диаметърът на отвора на лагера на конзолата, позициите на монтажните отвори и аксиалната хлабина трябва напълно да съответстват на размерите на опорния вал и фланеца на сферичния винт, за да се предотврати „неуспешна инсталация“ или „намеса след-инсталацията“. Централното разстояние между монтажните отвори на фланеца на сферичния винт е 60 mm, като се изисква отклонението на позицията на отвора на конзолата да бъде по-малко или равно на 0,05 mm.
Съвместимост с капацитет на натоварване:Номиналното радиално натоварване и аксиалното натоварване на скобата трябва да бъде по-голямо или равно на 1,2 пъти фактора на безопасност на действителното работно натоварване на водещия винт, за да се предотврати деформация поради недостатъчна-носеща способност на натоварване.
Съвместимост на прецизните характеристики:Коаксиалността на носещия отвор на конзолата и плоскостта на нейната монтажна повърхност трябва да съответстват на степента на прецизност на водещия винт, за да се избегне компромис с общата точност.
Съвместимост с работни условия:Материалът на скобата, степента на защита и ефективността на разсейване на топлината трябва да отговарят на работната среда на сферичния винт, за да се предотврати „повреда поради несъответствие на околната среда“-напр.сферични винтовеработеща при 80 градуса, скобата трябва да използва устойчива на висока-температура-алуминиева сплав вместо стандартна пластмаса.
Тези четири измерения са взаимосвързани:несъвместимостта на размерите директно причинява повреда на монтажа; несъвместимостта на товара води до структурна повреда по-късно; несъвместимостта на точността отрича предимството на високата точност на самия водещ винт; и несъвместимостта на работните условия съкращава експлоатационния живот на двата компонента.
Второ: Осигуряване на съвместимост на механичните размери: от „Проверка на параметри“ до „Физически тестов монтаж“
Механичните размери формират "фундаменталния праг" на съвместимост. Съвпадението трябва да бъде потвърдено чрез процес от три-стъпки: „проверка на чертеж → измерване на проба → валидиране на тестов монтаж“, като критичните размери изискват 100% подравняване:
1. Проверка на параметъра на основното измерение
Първо направете кръстосана-препратка към ръководството за сферичния винт и чертежите на скобата, за да проверите всеки критичен размер, предотвратявайки „несъответствия между хартия-на-хартия“:
- Напасване на носещия вал и отвора на лагера:
Съвпадение на диаметъра:Диаметърът на опорния вал трябва да образува преходно прилягане с диаметъра на отвора на лагера на скобата. Разстоянието при напасване трябва да отговаря на стандартите GB/T 1801 (20h5/20H7 диапазон на просвет: 0,001-0,021 mm). Прекалено голямата хлабина може да причини задръстване, докато прекомерната хлабина може да доведе до радиално биене, превишаващо допустимите граници.
Съвпадение на модела на лагера:Ако конзолата включва вътрешен лагер, вътрешният диаметър на лагера трябва да съответства на диаметъра на опорния вал на водещия винт, докато външният диаметър на лагера трябва да е подравнен с отвора на лагера на скобата.
2. Проверка на физическа проба
След проверката на чертежа осигурете 1-2 комплекта проби за измерване на физически размери, за да предотвратите „несъответствие-на чертежа с физическото“:
Ключови точки на измерване:
Отклонението на диаметъра на отвора на лагера трябва да бъде по-малко или равно на +0.01 mm;
Отклонението на централното разстояние на монтажния отвор трябва да бъде по-малко или равно на 0,03 mm;
Коаксиалността на отвора на лагера (по отношение на монтажната повърхност) трябва да бъде по-малка или равна на 0,01 mm/m, за да се предотврати накланянето на винта след сглобяването.
3. Пробна проверка на сглобяването
След като физическите размери преминат проверката, извършете действително тестване на сглобяването, за да проверите „правилното прилягане и плавно въртене“:
Стъпки за пробно сглобяване:
Почистете опорния вал на винта и отвора на лагера на скобата (отстранете остатъците от масло и неравностите), след което нанесете тънък слой грес вътре в отвора на лагера;
Бавно вкарайте опорния вал на винта в отвора на лагера на скобата, като проверите за залепване.
Трето, Гарантиране на съвместимост на капацитета на натоварване: от „Изчисляване на натоварването“ до „Проверка на якост“
Несъответствието на капацитета на натоварване е основна причина за по-късни повреди. Уверете се, че скобата може да издържи на всички експлоатационни натоварвания, като следвате: „Изчисляване на натоварването → Избор на скоба → Тестване на якост“.
Валидиране на силата на скобата
След избора проверете силата чрез "симулационно тестване + физическо натоварване", за да предотвратите "завишени спецификации":
Симулационно тестване:Използвайки софтуер за анализ на крайни елементи като ANSYS, приложете 1,2 пъти действителното натоварване към модела на скобата. Анализирайте разпределението на напрежението и деформацията (радиална деформация по-малка или равна на 0,01 mm, аксиална деформация по-малка или равна на 0,02 mm).
Физически тестове:Монтирайте скобата върху тестово приспособление и приложете 1,2 пъти действителното натоварване чрез хидравлично зареждащо устройство за 24 часа. Проверки след -теста за постоянна деформация (измерена със циферблат; допустима е деформация, по-малка или равна на 0,005 mm) и пукнатини (проверени с тест за проникване; липсата на пукнатини е приемлива).
Четвърто, Гарантиране на прецизна съвместимост: от „Прецизно съвпадение“ до „Калибриране на инсталацията“
Несъвместимостта на прецизността причинява производителност на винта с „висока-прецизност, ниска-производителност“. Осигуряване на прецизно подравняване на скобата с винтови прецизни панти при „съвпадение на прецизни параметри“ и „калибриране на инсталацията“:
Съвпадение на прецизни параметри (фаза на избор)
Параметрите за прецизност на скобата трябва да съответстват на степента на точност на водещия винт, за да се избегнат загуби от „висока точност на водещия винт + ниска точност на скобата“ или излишък от „ниска точност на водещия винт + висока точност на скобата“:
Степен на точност на водещия винт и съвпадение на точността на скобата:
| Топчено-винтова прецизна степен | Точност на позициониране (мм/300 мм) | Равност на монтажната повърхност на скобата | Коаксиалност на отвора на лагера на скобата |
| Клас C5 | По-малко или равно на ±0,008 | По-малко или равно на 0,01 mm | По-малко или равно на 0,01 mm/m |
| Клас C7 | По-малко или равно на ±0,02 | По-малко или равно на 0,02 mm | По-малко или равно на 0,02 mm/m |
Пето, осигуряване на адаптивност към работните условия и съвместимост: от „Анализ на околната среда“ до „Адаптиране на материала/структурата“
Операционните среди са "скритите убийци" на съвместимостта. Изберете скоби с материали и структури, адаптирани към условията на работа на винта, включително температура, влажност и корозивност:
Адаптиране на влажност/корозионна среда
Humid environments (relative humidity >80%): Изберете скоби от галванизирана въглеродна стомана (дебелина на цинковото покритие по-голяма или равна на 10 μm) или скоби от неръждаема стомана (304), за да предотвратите ръждясване.
Корозивни среди:Изберете неръждаема стомана (316L, устойчивост на корозия от солен спрей По-голяма или равна на 1000 часа) или скоби с PTFE анти{2}}корозионно покритие, за да предотвратите ерозията на химическата среда.
Прашни среди:Изберете скоби с капаци против прах (степен на защита IP65), за да предотвратите навлизането на прах в отворите на лагерите, което може да износи вала на водещия винт и лагерите.
Шесто, Резюме на статията: Основна логика и стойност на осигуряване на съвместимост на сферично-винтова скоба с винтове
Осигуряването на съвместимост между сферичните винтови скоби и винтовете основно включва „създаване на цялостна система за осигуряване, обхващаща избор, проверка и инсталиране в четири основни измерения“. Основната логика може да бъде обобщена като „четири-измерно съвпадение, три-проверка в стъпки и адаптиране на сценария“:
„Четири{0}}измерното съпоставяне“ включва прецизно механично подравняване на размерите (предотвратяване на повреда на сглобяването), достатъчен излишък на товароносимост (избягване на деформация), последователни прецизни характеристики (увеличаване на точността на винта) и дълбока съвместимост с околната среда (осигуряване на дългосрочна -стабилност). Това формира основната рамка на съвместимостта, като нито един елемент не е задължителен.
