Подробности
Крайните опорни лагери със сачмени винтове от серията FKFF имат нива на точност C5 и C7, с точност на позициониране C5 от ±0,05 mm и повторяемост от ±0.01 - ±0,02 mm, което ги прави подходящи за използване в прецизно оборудване като CNC машини. След обработката за почерняване чрез проникване на повърхността, отлични анти-корозионни характеристики, издръжливостта е значително подобрена. Материалът е изработен от висококачествена легирана стомана, която е твърда и способна да издържа на големи аксиални и радиални натоварвания и да работи стабилно. Плавна циркулация на топката, ефективност на предаване от повече от 90%, енергоспестяващ-ефект е забележителен. Удобен монтаж, размерът на индустриалния стандарт, може бързо да се адаптира към различни видове оборудване.
Характеристики на продукта
Характеристики на сърцевината на крайните опорни лагери на сачмен винт FK FF
Изключително{0}}високо прецизно позициониране и задържане
Използване на процеси на прецизно шлайфане, грапавост на монтажната повърхност По-малка или равна на 0,8 μm, повтаряща се точност на позициониране ±0,002 mm, съвместим с високо-прецизно оборудване; специалният дизайн осигурява дългосрочна-процент на намаляване на точността под 5%.
Висока твърдост и товароносимост
Оптимизирана конфигурация на лагер с ъглов контакт + подсилен корпус издържа на комбинирани радиални/аксиални натоварвания, като същевременно поддържа стабилност при тежки условия на работа; ключовите компоненти се подлагат на карбуризация и закаляване (HRC58-62), удължавайки експлоатационния живот с 30%+ в сравнение с конвенционалните продукти.
Ниско{0}}триене Висока{1}}скорост на работа
Прецизно{0}}съответстващият дизайн минимизира съпротивлението, постигайки коефициент на триене По-малък или равен на 0,0015 с максимална скорост на въртене от 10 000 об./мин.; Шум По-малък или равен на 55 dB, деформация По-малък или равен на 0,001 mm при повишаване на температурата от 10 градуса, осигуряваща висока -стабилност на скоростта.
Модулна удобна адаптивност
Стандартизирани интерфейси, съвместими с основните 16-80 mm сачмени винтове, поддържащи фланец-монтирани, монтирани на основата и други методи за инсталиране; персонализираните интерфейси позволяват бърза подмяна без модификация на оборудването.
Издръжливост в сурови среди
Проектиран за сложни промишлени условия с много-пластова защита: много-устойчиво на ръжда-повърхностно покритие издържа над 48 часа тестване със солен спрей без корозия, като ефективно устоява на -индуцираното от влага разграждане на компонентите. Интегрирани контактни уплътнения в лагерите + прахови капаци предотвратяват проникването на отломки и частици, намалявайки вътрешното износване и удължавайки интервалите за поддръжка.
Удобна поддръжка и пълна поддръжка през жизнения цикъл
Сменяеми износващи се части без оборудване за демонтаж, доставени с инструменти за монтаж и ръководства за поддръжка. Предлага насоки за избор и планове за поддръжка, съобразени със спецификациите на оборудването.
|
Име на продукта |
Крайни опорни лагери със сачмен винт |
|
Материал |
45#, лагерна стомана |
|
Приложение |
Машини, оборудване за автоматизация, космическо, военно, производство на полупроводници, медицинско оборудване и прецизни измервателни инструменти. |
|
Спецификация |
FKFF10, FKFF12, FKFF15, FKFF20, FKFF25, FKFF30 |
|
Прецизност |
C5, C7 |
|
Опаковка |
Найлонов плик в кутия или дървена кутия. |
|
Време за доставка |
Според изискванията на клиента. |

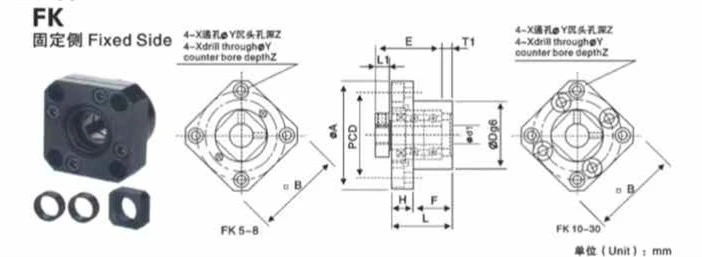

Параметри на спецификацията
|
Тип |
d1 |
L |
H |
F |
E |
Dg6 |
A |
PCD |
B |
L1 |
T1 |
X |
Y |
Z |
|
FK 5 |
5 |
16.5 |
6 |
10.5 |
18.5 |
20 |
34 |
26 |
26 |
5.5 |
3.5 |
3.4 |
6.5 |
4 |
|
FK 6 |
6 |
20 |
7 |
13 |
22 |
22 |
36 |
28 |
28 |
5.5 |
3.5 |
3.4 |
6.5 |
4 |
|
FK 8 |
8 |
23 |
9 |
14 |
26 |
28 |
43 |
35 |
35 |
7 |
4 |
3.4 |
6.5 |
4 |
|
ФК 10 |
10 |
27 |
10 |
17 |
29.5 |
34 |
52 |
42 |
42 |
7.5 |
5 |
4.5 |
8 |
4 |
|
ФК 12 |
12 |
27 |
10 |
17 |
29.5 |
36 |
54 |
44 |
44 |
7.5 |
5 |
4.5 |
8 |
4 |
|
FK 15 |
15 |
32 |
15 |
17 |
36 |
40 |
63 |
50 |
52 |
10 |
6 |
5.5 |
9.5 |
6 |
|
ФК 17 |
17 |
45 |
22 |
23 |
47 |
50 |
77 |
62 |
61 |
11 |
9 |
6.6 |
11 |
10 |
|
ФК 20 |
20 |
52 |
22 |
30 |
50 |
57 |
85 |
70 |
68 |
8 |
10 |
6.6 |
11 |
10 |
|
ФК 25 |
25 |
57 |
27 |
30 |
60 |
63 |
98 |
80 |
79 |
13 |
10 |
9 |
15 |
13 |
|
FK 30 |
30 |
62 |
30 |
32 |
61 |
75 |
117 |
95 |
93 |
11 |
12 |
11 |
1Z.5 |
15 |
|
Тип |
d1 |
L |
H |
F |
Dg6 |
A |
PCD |
B |
X |
Y |
Z |
|
FF 6 |
6 |
10 |
6 |
4 |
22 |
36 |
28 |
28 |
3.4 |
6.5 |
4 |
|
FF 10 |
8 |
12 |
7 |
5 |
28 |
43 |
35 |
35 |
3.4 |
6.5 |
4 |
|
FF 12 |
10 |
15 |
7 |
8 |
34 |
52 |
42 |
42 |
4.5 |
8 |
4 |
|
FF 15 |
15 |
17 |
9 |
8 |
40 |
63 |
50 |
52 |
5.5 |
9.5 |
5.5 |
|
FF 17 |
17 |
20 |
11 |
9 |
50 |
77 |
62 |
61 |
6.6 |
11 |
6.5 |
|
FF 20 |
20 |
20 |
11 |
9 |
57 |
85 |
70 |
68 |
6.6 |
11 |
6.5 |
|
FF 25 |
25 |
24 |
14 |
10 |
63 |
98 |
80 |
79 |
9 |
14 |
8.5 |
|
FF 30 |
30 |
27 |
18 |
9 |
75 |
117 |
95 |
93 |
11 |
17.5 |
11 |

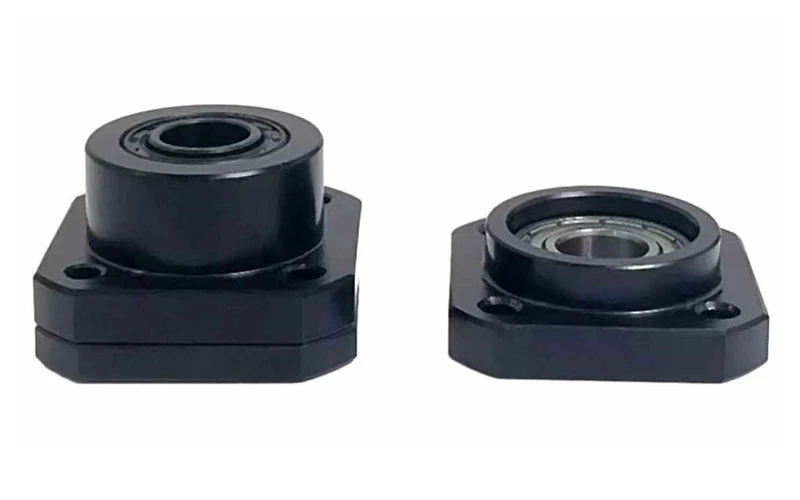

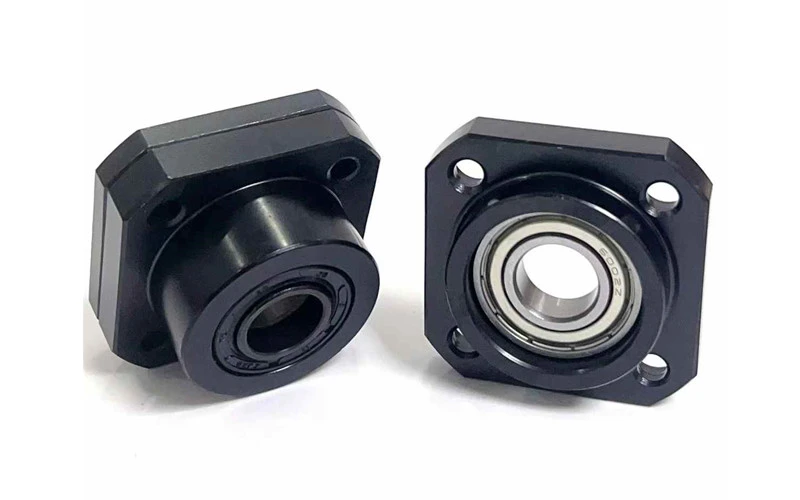

Дисплей на продукта
Приложение за сценарий
Широка гама за използване на лагери
Фабрични директни продажби, моля, не се колебайте да купувате
Приложения на сачмено-винтови опорни лагери
Прецизни CNC машини
Отговаряйки на изискванията за висока{0}}прецизност при рязане на метал и обработка на матрици, тези опори осигуряват повторяемост от ±0,002 mm и изключителна твърдост. Те осигуряват стабилна основа за захранващи системи във вертикални обработващи центри, хоризонтални стругове и машини с пет-оси, осигурявайки прецизно позициониране на шпиндела и револверната глава, като същевременно смекчават грешките при позициониране, които компрометират качеството на обработка.
Сектор оборудване за индустриална автоматизация
Обръщайки се към изискванията за „висока-ефективност, безпроблемна работа“ на автоматизираното производство, опорната основа улеснява бързото възвратно-постъпателно движение в линейни модули, декартови роботи и автоматизирани поточни линии чрез своята съвместимост с нисък коефициент на триене от или равен на 0,0015 и 10 000 rpm висока-скорост. Това намалява работното съпротивление и повишава цялостната производствена ефективност.
Сектор за електронно полупроводниково оборудване
Отговаряйки на изискванията за чистота и прецизност при обработката на пластини и чипове, опорната основа използва уплътнения на лагери за блокиране на прах и много{0}}слойни анти{1}}корозионни покрития за устойчивост на влага. Това гарантира точността на микро-работата на машините за литография на пластини, оборудването за опаковане на чипове и машините за пробиване на печатни платки, като се адаптира към взискателните среди на полупроводникови работилници.
Сектор медицински изделия
Поддържащите основи отговарят на изискванията за медицинско оборудване за „стабилна, тиха работа и широка температурна адаптация“: поддържане на стабилна производителност в рамките на -10 градуса до 60 градуса, с работен шум По-малък или равен на 55dB. Подходящ за медицинско оборудване за изображения, хирургически роботи и прецизни инфузионни помпи, осигуряващи надеждна поддръжка за осигуряване на дългосрочна работа.
Сектор за тежко машинно и лазерно оборудване
Отговаряйки на изискванията за устойчивост на удар при тежко-натоварено рязане и лазерно рязане, опорната основа осигурява висока{1}}носеща способност срещу радиални/аксиални композитни натоварвания и устойчив-на умора дизайн. Той е в основата на лазерни ножове, тежко-мощни портални фрезови машини и машини за огъване с ЦПУ, издържайки на високо-честотни натоварвания, като същевременно поддържа оперативната прецизност на оборудването.
Сектор ново енергийно оборудване
Обръщайки се към изискванията за „приспособяване към околната среда + осигуряване на прецизност“ за производство на литиева батерия и фотоволтаици, опорните основи се характеризират с устойчивост на влага и прах, подходящи за работна среда. Едновременно с това, тяхната високо{2}}прецизна поддръжка гарантира еднаква дебелина на електродния лист в валцовъчните мелници за електродни листове с литиева батерия и точност на размерите в оборудването за рязане на фотоволтаични силициеви пластини, като по този начин повишава качеството на новите енергийни продукти.
Обслужване и поддръжка
Специализирани услуги и поддръжка на опорни лагери с краен сачмен винт
Lorem ipsum dolor sit amet, consectetur.
Персонализиране и поддръжка за съответствие преди-за продажба
+
-
Осигурете персонализирани решения за опорни скоби, съобразени със специфични спецификации на оборудването (напр. размери, изисквания за натоварване). Едновременно издаване на доклади за материали и документи за екологично сертифициране, съответстващи на индустриалните стандарти (особено подходящи за медицински и прецизни производствени сектори), подпомагане на клиентите при завършване на процесите на одобрение за съответствие на оборудването, за да се гарантира пригодността на продукта за сценарии на приложение.
Прецизност в-продажбите
+
-
Изпратете специализирани технически екипи за-насоки за инсталиране на място. Фина-настройка на параметрите за поддръжка въз основа на оперативните нужди на оборудването, за да се гарантира, че критични показатели като нива на шум и точност на позициониране отговарят на стандартите. Осигурете безплатни специализирани инструменти за инсталиране и илюстрирани ръководства за поддръжка, за да опростите операциите на клиента.
Бърза по{0}}отговор при продажбите
+
-
Налична е специална 24-часова гореща линия за обслужване, като решенията се предоставят в рамките на 4 часа след докладване на неизправност. Общите резервни части се поддържат на склад, за да се сведе до минимум престоя на оборудването.
Гаранция за пълен-цикъл на поддръжка
+
-
Напомнянията за проактивна поддръжка се изпращат на клиентите на всеки 6 месеца. Предоставят се персонализирани препоръки за поддръжка въз основа на действителните работни условия, за да се удължи жизненият цикъл на базовата поддръжка и да се намалят-разходите за дългосрочна употреба.
