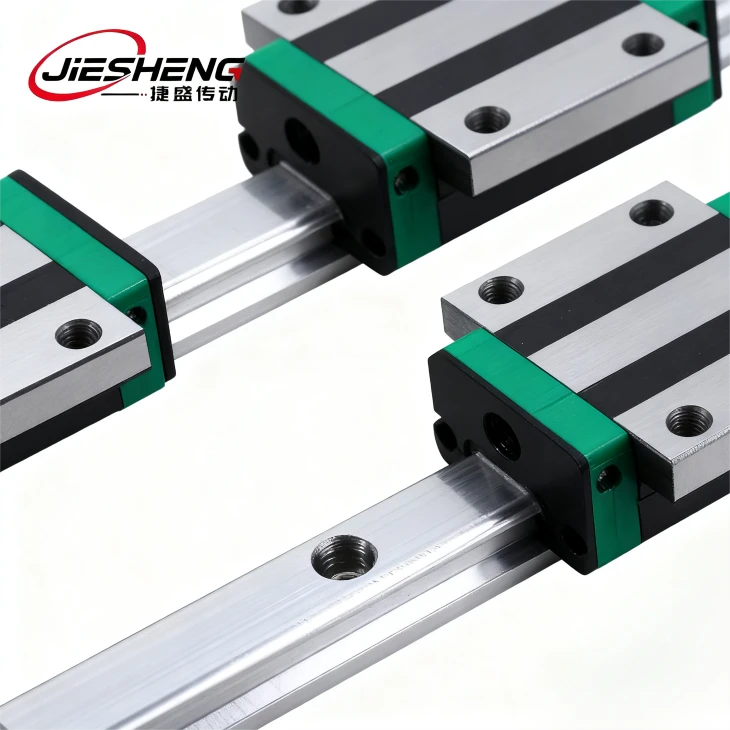

Водещата релса със сферичен винт от серията RG заменя традиционните стоманени топки с ролкови-тип търкалящи елементи. Чрез линейния контакт между търкалящите се елементи и водещата релса/плъзгача, комбиниран с конструкция с контактен ъгъл от 45-градуса, се постига еднаква твърдост във всичките четири посоки (нагоре, надолу, наляво, надясно) и изключителна тежка-товароносимост. Това значително подобрява прецизността на машинната обработка на оборудването, като същевременно ефективно удължава експлоатационния му живот. Подходящо е за високоскоростни автоматизирани промишлени машини и различно оборудване, изискващо строги изисквания за висока твърдост.

Характеристики на продукта

Характеристики на направляващата релса със сферичен винт от серията RG

Основна структурна иновация

Заменяйки традиционните стоманени топки с ролкови-тип търкалящи елементи, този дизайн използва линеен контакт между търкалящите се елементи, водещите релси и плъзгачите. В комбинация с контактен ъгъл от 45-градуса, той преодолява ограниченията на конвенционалния точков контакт, постигайки еднаква твърдост и капацитет на натоварване във всичките четири посоки-нагоре/надолу и наляво/надясно – за по-балансирано и стабилно разпределение на силата.

Изключителна производителност

При големи натоварвания ролките показват минимална еластична деформация. Тяхната свръх-висока твърдост значително подобрява прецизността на обработката, отговаряйки на оперативните изисквания за висока-точност. Едновременно с това превъзходната товароносимост-удължава живота на водещата релса, намалявайки разходите за поддръжка и подмяна на оборудването.

Широка гама от приложения

Възползвайки се от предимствата си на висока твърдост и голямо натоварване, той е подходящ за високо-скоростни автоматизирани индустриални машини и различно оборудване със строги изисквания за твърдост и товароносимост. Балансирайки прецизност и издръжливост, той осигурява надеждна поддръжка за ефективна и стабилна работа на оборудването.

Параметри на спецификацията

Модел	Размер на компонента (mm)			Размер на слайда (mm)														Размер на ролковия водач (mm)							Размери на закрепващи болтове за водещи релси	Основна динамична товароносимост	Основно статично номинално натоварване	Допустим статичен момент			Тегло
																												г-н KN-M	т.т KN-M	моя KN-M	Блокирайте кг	Ръководство kg/m
	H	H1	N	W	B	B1	C	C1	L1	L	K1	G	*M1**	T	T1	H2	H3	Wr	Хр	D	h	d	P	E	(mm)	C (kN)	CO (kN)
RGW25CC	36	5.5	24	70	57	6.5	45	40	64.5	97.9	15.75	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6×20	27.7	57.1	0.758	0.605	0.605	0.67	3.08
RGW25HC									81	114.4	24															33.9	73.4	0.975	0.991	0.991	0.86
RGW300C	42	6	31	90	72	9	52	44	71	109.8	17.5	12	M10	9.5	10	6.5	11	28	28	14	12	9	40	20	M8×25	39.1	82.1	1.445	1.06	1.06	1.06	4.41
RGW30HC									93	131.8	28.5															48.1	105	1.846	1.712	1.712	1.42
RGW35CC	48	6.5	33	100	82	9	62	52	79	24	16.5	12	M10	12	13	9	13	34	30.2	14	12	9	40	20	M8×25	57.9	105.2	2.17	1.44	1.44	1.61	6.06
RGW35HC									106.5	151.5	30.25															73.1	142	2.93	2.6	2.6	2.21
RGW45CC	60	8	38	120	100	10	80	60	106	53.2	21	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12×35	92.6	178.8	4.52	3.05	3.05	3.22	9.97
RGW45HC									139.8	87	37.9															116	230.9	6.33	5.47	5.47	4.41
RGW55CC	70	10	44	40	116	12	95	70	125.5	83.7	27.75	12.9	M14	16	17	12	18	53	44	23	20	16	60	30	M14×45	130.5	252	8.01	5.4	5.4	5.18	13.98
RGW55HC									173.8	232	51.9															167.8	348	11.15	10.25	10.25	7.34
RGW65CC	9	12	54	170	142	14	110	82	160	232	40.8	12.9	M16	22	23	15	15	63	53		22	18	75	35	M16×50	213	411.6	16.20	11.59	11.59	11.04	20.22
RGW65HC					185				223	295	72.3															275.3	572.7	22.55	22.17	22.17	15.75
RGW85HC	110	15	65	215			40	70	254	349		14	M20	24	26	21		85	73	35	28	24	90	45	M20	460	945.2	45600	45600	51420	21.6	35.2
RGW100HC	120	15	75	250	220		200	100	286	394		16	M20	25	30	23		100	80	39	32	26	105	52.5	M24	547	1330	61200	61200	73140	31.5	46.8
RGW125HC	160	24.5	98	320	270		205	102.5	360	191		16	M20	30	45	23		125	115	48	45	33	120	60	M30	1040	1924	123176	123176	114438	65.5	84.6

Модел	Компонентразмер(mm)			слайдразмер (mm)												Валякводещ размер (mm)							Размери назакопчаванеболтовеза направляващи релси	Основна динамикастепен на натоварване	Основенстатиченноминален товар	Допустимостатиченмомент			Тегло
																										Г-Н kN-m	т.т kN-m	моя kN-m	Блокирайте кг	Ръководство kg/m
	H	H1	N	W	B	B1	C	L1	L	K1	G	Mx1	T	H2	H3	Wr	Хр	D	h	d	P	E	(mm)	C (kN)	CO (kN)
RGH25CA	40	5.5	12.5	48	35	6.5	35	64.5	97.9	20.75	12	M6×8	9.5	10.2	10	23	23.6	11	9	7	30	20	M6×20	27.7	57.1	0.758	0.605	0.605	0.55	3.08
RGH25HA							50	81	114.4	21.5														33.9	73.4	0.975	0.991	0.991	0.7
RGH30CA	45	6	16	60	40	10	40	71	109.8	23.5	12	M8x10	9.5	9.5	13.8	28	28	14	12	9	40	20	M8×25	39.1	82.1	1.445	1.06	1.06	0.82	4.41
RGH30HA							60	93	131.8	24.5														48.1	105	1.846	1.712	1.712	1.07
RGH35CA	55	6.5	18	70	50	10	50	79	124	22.5	12	M8x12	12	16	19.6	34	30.2	14	12	9	40	20	M8×25	57.9	105.2	2.17	1.44	1.44	1.43	6.06
RGH35HA							72	106.5	51.5	25.25														73.1	142	2.93	2.6	2.6	1.86
RGH45CA	70	8	20.5	86	60	13	60	106	53.2	31	12.9	M10x17	16	20	24	45	38	20	17	14	52.5		M12×35	92.6	178.8	4.52	3.05	3.05	2.97	9.97
RGH45HA							80	139.8	87	37.9														116	230.9	6.33	5.47	5.47	3.97
RGH55CA	80	10	23.5	100	75	12.5	75	125.5	83.7	37.75	12.9	M12×18	17.5	22	27.5	53	44	23	20	16	60	30	M14×45	130.5	252	8.01	5.4	5.4	4.62	13.98
RGH55HA							95	173.8	232	51.9														167.8	348	11.15	10.25	10.25	6.4
RGH65CA	90	12	31.5	126	76	25	70	160	232	60.8	12.9	M16×20	25	15	15	63	53	26	22	18	75	35	M16×50	213	411.6	16.20	11.59	11.59	8.33	20.22
RGH65HA							120	223	295	67.3														275.3	572.7	22.55	22.17	22.17	11.62
RGH85HA	110	15	35.5	156	100		140	254	349		14	M18×2	30	21		85	73	35	28	24	90	45	M20	460	945.2	51420	45600	45600	14.7	35.2
RGH100HA	120	15	50	200	130		200	286	394		16	M20×2	33	23		100	80	39	32	26	105	52.5	M24	547	1330	73140	61200	61200	24.5	46.8
RGH125HA	160	24.5	57.5	240	184		205	360	491		16	M24×3	40	23		125	115	48	45	33	120	60	M30	1040	1924	114438	123176	123176	46	84.6

Дисплей на продукта

Препоръки за инсталиране на серия RG

Благодарение на своята ролкова структура и четири{0}}посочните характеристики на висока твърдост, прецизността на монтажа влияе пряко върху производителността на серията RG. Основният процес е както следва:

Пред-подготовка за инсталиране

Подготовка на повърхността за монтаж: Отстранете маслото и неравностите, шлайфайте до грапавост, по-малка или равна на Ra3.2μm; проверете плоскостта (единична релса По-малка или равна на 0,02 mm/m, успоредна разлика във височината за множество релси По-малка или равна на 0,01 mm).
Проверка на продукта: Проверете външния вид на водещата релса/плъзгача (гладки ролки, без драскотини). Подгответе аксесоари, включително болтове (минимален клас 8.8) и грес на литиева- основа.

Основни стъпки за инсталиране

Фиксиране на направляваща релса: Подравнете референтния ръб с монтажната линия. Предварително-затегнете крайните болтове (50% въртящ момент). След като проверите изправеността По-малка или равна на 0,01 mm/m със циферблатен индикатор, затегнете болтовете от центъра към краищата.
Монтаж на плъзгача: Почистете и нанесете грес, след което плавно поставете във водещата релса. За множество плъзгачи използвайте позициониращи пръти, за да калибрирате разстоянието и симетрично затегнете свързващите болтове.
Регулиране на предварително натоварване: Изберете ролки или регулирайте хлабината въз основа на изискванията за леко/средно/тежко предварително натоварване. Натиснете плъзгача, за да потвърдите равномерно съпротивление без заекване.

Регулиране и защита след-инсталацията

Смазване и защита от прах: Напълнете ролковите канали с грес (тестови уплътнения за автоматично смазване); монтирайте капачки за прах; добавете капаци на силфони в прашни среди.
Тестване:

Без{0}}реципрочно движение при натоварване: 10-20 цикъла (без шум, равномерно съпротивление)

Работа при 80% номинално натоварване: 30 минути, температура по-малка или равна на 40 градуса, точност в рамките на толеранса.

Специални съображения за инсталиране

Паралелни множество релси: Първо инсталирайте референтна релса. Използвайте лазерен интерферометър, за да проверите успоредността на следващата релса По-малко или равно на 0,005 mm/m. Добавете междинни опори за голямо разстояние.
Vertical/Inclined Installation: Install lower limit block vertically. For inclines >30 градуса, инсталирайте устройство против -падане. Смазвайте отново на всеки 10 часа.

Ръководство за поддръжка

Ръководство за поддръжка на линеен водач от серия RG

Ежедневна поддръжка

Допълвайте грес-базирана на литий на всеки 100-500 работни часа (по-кратки интервали в прашни/влажни среди), като запълвате напълно ролковите канали. Ежедневно: Избършете праха от водещите релси. Ежеседмично: Проверявайте праховите уплътнения за цялост и почиствайте остатъците от капаците на силфоните (при прашни условия).

Мониторинг на състоянието

Преди стартиране натиснете плъзгащия се блок, за да проверите съпротивлението (без заекване или необичаен шум). По време на работа наблюдавайте вибрациите и шума. Ежемесечно измервайте изправеността на водещата релса (По-малко или равно на 0,01 mm/m). На всяко тримесечие затегнете отново болтовете (с ръчен въртящ момент).

Обработка на грешки

За заекване първо отстранете праха и напълнете смазката; ако е неефективно, сменете износените ролки и шлайфайте драскотините по направляващата релса (грапавост По-малка или равна на Ra3.2μm). За загуба на точност, калибрирайте водещите релси; ако предварителното натоварване не успее, сменете ролките с оригиналния клас.

Дългосрочна-поддръжка

Ежегодно разглобявайте плъзгачите, за да почистите каналите и да смените праховите уплътнения. Сменете водачите, когато износването надвиши 0,02 мм или твърдостта падне под HRC58. Съхранявайте неактивните водачи, покрити с-превантивно масло за ръжда, във вакуум-запечатани контейнери при 5-30 градуса с влажност по-малка или равна на 60%.
