Информация за продукта

Квадратните прецизни контрагайки Rn са произведени от легирана стомана 42CrMo, съвместима с резба с висока -якост клас 12.9, предлагаща устойчивост на удар и устойчивост на износване; Квадратното тяло улеснява монтажа и затягането, докато интегрираният меден заключващ елемент (под оптимален ъгъл спрямо резбата) предотвратява деформация на гайката, причинена от аксиални натоварвания върху повърхността на резбата. Прецизното производство осигурява висока точност на резбата, а изоцентричният заключващ механизъм компенсира отклоненията при монтаж на вала. Поддържа прецизност дори след многократно разглобяване, подходящо за оборудване за прецизно предаване като CNC стругове и серво мотори, както и приложения, изискващи честа поддръжка. Jiesheng предлага широка гама от фиксиращи гайки, за да отговори на вашите изисквания за автоматизация, включително аксиални фиксиращи гайки, радиални фиксиращи гайки, зъб-фиксиращи гайки за тяло и хидравлични фиксиращи гайки, подходящи за различни приложения.

Основни предимства на квадратната самозаключваща се гайка RN

Ефективността на сглобяване е увеличена с 40%: не са необходими шпонков канал и заключваща шайба, инсталиране без -инструменти се осъществява чрез вградено-радиално фиксиране на месингов блок + предварително натягане на резбата и степента на запазване на здравината на вала достига повече от 90% (30% от традиционното решение поради загуба на здравина при обработката на шпонковия канал).

Микрон{0}}точност на позициониране: вътрешните резби и челните повърхности се формоват в един процес, за да се осигури перпендикулярност по-малка или равна на 0,003 mm/100 mm, а радиалното биене се контролира в рамките на 0,005 mm, отговаряйки на нуждите на прецизни сценарии, като шпиндели на CNC машинни инструменти (10 000 об./мин. при висока-скоростна работа).

Изключителна динамична производителност против -разхлабване: междина за еластична компенсация на месинговия блок + фосфатирани нишки (коефициент на стабилност на триене 0,12), във вибрационна среда 20-2000Hz при степен на затихване на въртящия момент на разхлабване <5%, устойчивостта на вибрации на традиционните пружинни шайби е 3 пъти.

Дълъг живот-без поддръжка: 42CrMo високоякостна{2}}закалена обработка на стомана (якост на опън по-голяма или равна на 1000MPa), фосфатна повърхност, устойчива на ръжда-износване-устойчивост, степен на задържане на прецизност от 95% след 1000 пъти разглобяване, експлоатационен живот над 8000 часа (само 5000 часа традиционно ядки).

Приспособимост към всички-сцени: модели от алуминиева сплав за чисти стаи с полупроводници (клас 100), температуроустойчив-тип може да издържи 300 градуса висока температура, широко използвани в авиационни двигатели, промишлени съединения на роботи и други тежки работни условия.

Име на продукта	Контрагайки тип RN
Материал	42CrMo
Прецизност на резбата	IOS6H
Серия	RN-тип
Минимална поръчка	50 件
Твърдост	28 градуса -32 градуса
Вертикална точност	0,005 мм
Характеристики	Издръжлив, устойчив-на корозия, лесен за инсталиране, взаимозаменяем.
Опаковка	1. Найлонова торба с кутия или дървена кутия. 2. Според изискванията на клиента.
Транспорт	По море/въздух/куриер.

Параметри на спецификацията

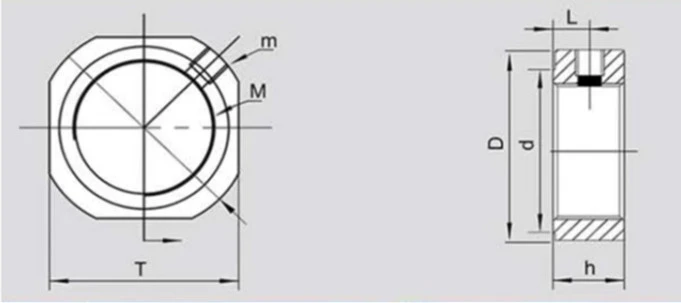

Продуктови параметри на прецизни контрагайки тип RN

Модел	Размер
Модел	M	m	D	d	h	L	T
RN5	M5*0.5	M3*1	13	9	5	2.7	11
RN6	M6*0.75	M3*1	14.5	10	5.5	2.7	12
RN8	M8*1.0	M3*1	16	13	7	4.5	14
RN10	M10*1.0	M4*1	19	15	8	4.5	16
RN12	M12*1.0	M4*1	22	17	8	4.5	18
RN15	M15*1.0	M4*1	25	21	8	4.5	22
RN17	M17*1.0	M5*2	30	23	11	6.5	24
RN20	M20*1.0	M5*2	35	28	11	7	30
RN25	M25*1.5	M5*2	42	34	13	7.5	35
RN30	M30*1.5	M6*2	48	39	14	8	40
RN35	M35*1.5	M8*2	60	46	20	12	50
RN40	M40*1.5	M8*2	62	46	22	12	50

Дисплей на продукта

Сценарии за приложение

Приложения на прецизни контрагайки

Сектор за прецизни машини

Съвместим с CNC струг и сферично-винтови центрове за вертикална обработка. 42CrMo устойчива на износване-сплав + клас 12.9 висока{4}}капацитет на-натоварване{5}}носеща способност. Квадратният профил улеснява монтажа, като същевременно осигурява висока прецизност за смекчаване на грешките при обработка.

Серво задвижващи системи

Използва се за закрепване на краищата на вала на серво/стъпковия двигател. Медните заключващи компоненти предотвратяват деформация, осигурявайки надеждно предаване на мощността за конвейерните ролки и задвижващите ролки в автоматизираните производствени линии.

Сектор Оборудване за автоматизация

Подходящ за стави на роботизирани ръце и прецизни транспортни механизми. Еквидистантните компоненти компенсират несъосността на вала, поддържайки точността и лесната поддръжка дори след многократно разглобяване.

Индустрия за прецизни инструменти

Съвместим с координатни измервателни машини и хирургически роботи. Устойчив на-деформация с точност на-микрометърно ниво, отговарящ на изискванията за оперативна надеждност и точност на измерване.

Аерокосмическо оборудване за поддръжка

Използва се във валовете на двигателите за управление на полета на UAV и трансмисионните модули за авиационна наземна инспекция. 42CrMo устойчивост на удар + висока прецизност на резбата осигурява стабилна работа в среда с голяма-надморска височина/вибрация.

Електронно полупроводниково оборудване

Подходящ за краища на валове на роботизирано рамо за трансфер на пластини и спомагателни компоненти за предаване на полупроводникова литография. Устойчивостта на деформация + прецизните характеристики отговарят на изискванията за предаване на микрометрично-ниво и ниски-загуби.

Изчерпателна проверка преди-доставка

Тестови елементи

Проверка на материала и външния вид: Потвърдете, че основното тяло е произведено от материал от сплав 42CrMo (придружен от протокол от изпитване на материала), с повърхности без драскотини, корозия или пукнатини и квадратни ръбове без деформация;

Проверка на прецизността на резбата: Проверете размерите на резбата и точността на профила с помощта на 12.9-клас специализирани габарити на резба и микрометри. Уверете се, че няма счупени или неправилно подравнени резби, като отклонението на стъпката отговаря на стандартите за прецизност.

Проверка на размера на квадратната структура: Измерете дължината и дебелината на страната на квадратното тяло с помощта на цифров дебеломер. Поддържайте толеранс на размерите в рамките на ±0,02 mm, за да гарантирате съвместимост на инсталацията.

Проверка на меден заключващ елемент: Проверете позицията и ъгъла на вътрешните медни заключващи елементи (в съответствие с проектните спецификации), като се уверите, че няма разхлабване или деформация. Извършете тестове за компресия, за да оцените еластичността на медния компонент и обратната връзка при заключване.

Тестване на прецизната производителност: Измерете концентричността и плоскостта с помощта на циферблатни индикатори. Симулирайте три цикъла на заключване-отключване, за да потвърдите прецизността на резбата и стабилността на заключване на медта.

Валидиране на въртящ момент и натоварване: Тествайте въртящия момент на заключване по стандарти (съответстващ на спецификациите на продукта), като гарантирате, че няма оголени резби и подходящ капацитет на аксиално натоварване.

Проверка на документи: Включете записи за проверка на качеството, доклади за проверка на резби и сертификати за материали, за да осигурите пълни и проследими данни.

Препоръки за обществени поръчки

Изберете съвместими доставчици

Дайте приоритет на доставчиците, притежаващи специализирани възможности за тестване на стомана 42CrMo и притежаващи сертификат ISO 9001 (или ANSI/DIN). Те трябва да предоставят доклади за състава на материала и протоколи за инспекция на резби, за да осигурят съответствие със стандартите от степен 12.9 и международните спецификации на размерите.
Подобрена проверка на качеството

Преди групови поръчки изисквайте изчерпателни доклади за проверка на качеството за първоначалните проби. Проверете еластичността на медния компонент, прецизността на резбата след три цикъла на сглобяване/разглобяване (без влошаване) и задържане на натоварването По-голямо или равно на 98%, за да смекчите рисковете от не-съответствие на параметрите.
Дефинирана доставка и след{0}}продажба

Установете цикли на доставка въз основа на производствени графици (включващи международна логистика + 1-2 дни за вземане на проби). Договорете се за 48-часово време за реакция след продажбата и международни процедури за връщане/обмяна, за да предотвратите прекъсвания на производството.
Проверете съвместимостта чрез пробно сглобяване

За първоначално сътрудничество или групови поръчки, осигурете 50-100 единици за пробно сглобяване с чуждо оборудване (напр. CNC стругове със спецификация ANSI/DIN). Потвърдете съвместимостта на инсталацията и оперативната стабилност, преди да направите групови поръчки.

ЧЗВ

За какви размери болтове са подходящи тези гайки и каква е съвместимостта на размерите?

О: Квадратните прецизни контргайки RN се предлагат в широка гама от спецификации, включително M4 - M50 метрични размери, които могат да бъдат адаптирани към съответните болтове със стандартен-размер, за да отговорят на различните нужди от миниатюрно оборудване до широко-машини. Дизайнът на вътрешната резба с висока-прецизност осигурява високо пасване на резбата и съвместимост с болтове със същия размер, осигурявайки стабилна връзка.

Колко дълго е типичното време за доставка на групова покупка на RNself гайки за закрепващи гайки? Поддържа ли ускорени поръчки?

О: Когато запасите от обикновени модели са достатъчни, продуктите могат да бъдат изпратени в рамките на 3-5 работни дни; за специални спецификации или персонализирани поръчки времето за доставка е около 15-20 работни дни. За спешни изисквания имаме зелен канал, приоритетно планиране, най-бърза доставка от 7 работни дни.

Могат ли прецизните контрагайки RN да бъдат персонализирани за не-стандартни диаметри на валовете? Колко дълго е времето за изпълнение?

О: Поддържаме не-стандартно персонализиране с минимално количество за поръчка от 50 броя, които могат да бъдат персонализирани според допустимото отклонение на диаметъра на вала (±0,01 mm), специални материали и изисквания за повърхностна обработка, с период на вземане на проби от 10 работни дни и масово производство от 20 работни дни.
